國外管法蘭標準作一簡單介紹。

　　1：歐洲體系管法蘭標準

　　歐洲體系主要指以德國(DIN EN1092-1-2002)為代表的管法蘭標準。

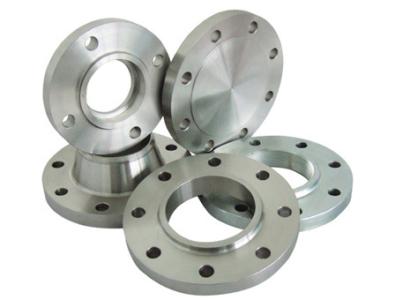

　　德國管法蘭標準的公稱壓力為ON1、PN2.5、PN6、PN10、PN16、PN25、PN40、PN63、PN100共十檔，公稱尺寸為DN6-DN4000。法蘭的結構型式有：板式平焊、對焊、整體、螺紋、翻邊環松套、對焊環松套、平焊環松套、法蘭蓋共八種。密封面有：平面、突面、凹凸面、榫草面和O形環面。

　　以德國DIN標準為代表的管法蘭標準，形成了國際上常用的歐洲體系管法蘭。

　　2：美洲體系管法蘭標準

　　美洲體系主要指以美國(ANSI/ASME B16.5和ANSI/ASME B16.47)為代表的管法蘭標準。

　　美國ASME

　　B16.5：2003《管法蘭和法蘭管件》是一套完整的、系統性較強、使用廣泛的管法蘭標準。其公稱壓力登記等級為Class150(PN20)、Class300(PN50)、Class400(PN68)、Class600(PN110)、Class900(PN150)、Class1500(PN260)、Class2500(PN420)共七檔，公稱尺寸為NPS1/2-NPS24(DN15-DN600)。法蘭結構型式有：帶頸平焊、承插焊、螺紋連接、對焊環松套、帶頸對焊、法蘭蓋等六種。密封面有：平面、突面、凹凸面(分大小兩種)、榫槽面(分大小兩種)及金屬環連接等七種。

　　除ASME B16.5外，美國于1990年將MSS SO-44和API605兩套以大直徑為DN≥600mm)的管法蘭標準合并，制定了ASMEB16.47：1996《大直徑鋼法蘭》標準，內社A、B兩個系列，A系列為MSS SP-44，B系列為API604 。以ASME B16.5和ASMEB16.47為代表，形成了美洲管法蘭體系。
