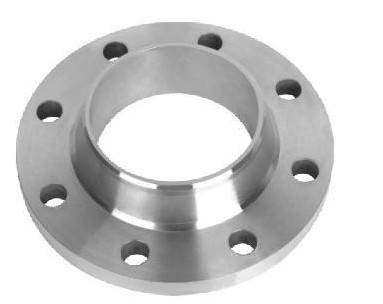

重慶法蘭連接要求

　　1、重慶法蘭與管道組對應符合下列要求：

　　(1) 重慶法蘭端面應與管道中心線相垂直，其偏差值可采用角尺和鋼尺檢查，當管道公稱直徑小于或等于300mm時，允許偏差值為1mm;當管道公稱直徑大于300mm時，允許偏差值為2mm。

　　(2) 管道與法蘭的焊接結構應符合國家現行標準《管路法蘭技術條件》JB/T74中附錄C的要求。

　　2、重慶法蘭應在自由狀態下安裝連接，并應符合下列要求：

　　(1) 法蘭連接時應保持平行，其偏差不得大于法蘭外徑的1.5‰，且不得大于2mm，不得采用緊螺栓的方法消除偏斜。

　　(2) 法蘭連接應保持同一軸線，其螺孔中心偏差不宜超過孔徑的5%，并應保證螺栓自由穿入。

　　(3) 法蘭墊片應符合標準，不得使用斜墊片或雙層墊片。采用軟墊片時，周邊應整齊，墊片尺寸應與法蘭密封面相符。

　　(4) 螺栓與螺孔的直徑應配套，并使用同一規格螺栓，安裝方向一致，緊固螺栓應對稱均勻，緊固適度，緊固后螺栓外露長度不應大于1倍螺距，且不得低于螺母。

　　(5)螺栓緊固后應與法蘭緊貼，不得有楔縫。需要加墊片時，每個螺栓所加墊片每側不應超過1個。

　　3、重慶法蘭與支架邊緣或墻面距離不宜小于200mm。

　　4、重慶法蘭直埋時，必須對法蘭和緊固件按管道相同的防腐等級進行防腐。
